1、工作原理及安裝位置

壓縮機是制冷系統的心臟，由電機部分和壓縮部分組成。電機通電后運行，帶動壓縮部分工作，使吸氣管吸入的低溫低壓制冷劑氣體變?yōu)楦邷馗邏簹怏w。常見壓縮機的型式主要有活塞式、旋轉式、渦旋式。

① 活塞式壓縮機主要使用在早期三相供電的柜式空調器，目前已不使用。

② 渦旋式壓縮機主要使用在目前三相供電的3P或5P柜式空調器。

③ 最常見為旋轉式壓縮機，一般只要是單相交流220V供電的空調器，壓縮機均使用旋轉式，因此本節介紹內容以旋轉式壓縮機為主。

壓縮機安裝在室外機右側，固定在室外機底座。其中壓縮機接線端子連接電控系統，吸氣管和排氣管連接制冷系統。

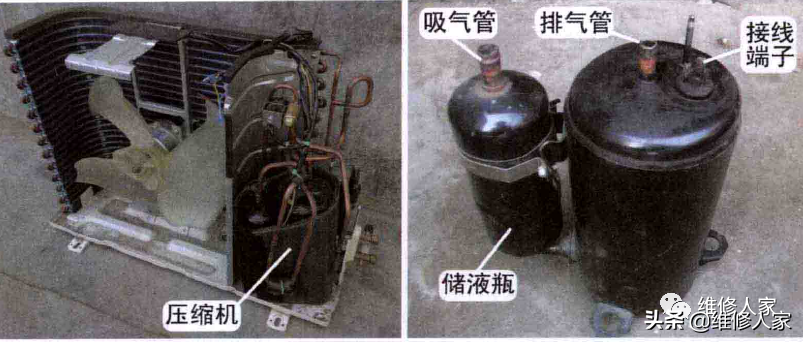

下圖為旋轉式壓縮機實物外形，設有吸氣管、排氣管、接線端子、儲液瓶等 接口。

2、壓縮機線圈引線或端子功能辨別方法

常見有3種方法，即根據壓縮機引線實際所接元件，使用萬用表電阻擋測量線圈引線或接線端子阻值，根據壓縮機接線蓋或墊片標識。

①根據實際接線判斷引線功能

壓縮機定子上的線圈共有3根引線，上蓋的接線端子也只有3個，因此連接電控系統的引線也只有3根。

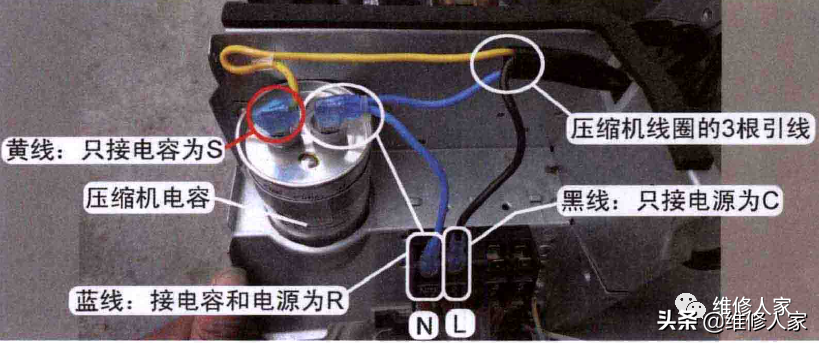

見下圖，黑線只接接線端子上電源L端（2號），為公共端（C）;藍線接電容和電源N端（1號），為運行繞組（R）;黃線只接電容，為啟動繞組（S）。

②使用萬用表電阻擋測量線圈端子阻值

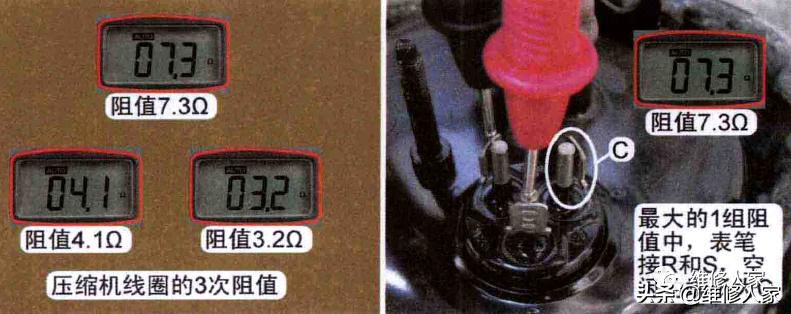

逐個測量壓縮機的3個接線端子阻值，會得出3次不同的結果，上海曰立SD145UV-H6AU壓縮機在室外溫度約15℃時，實測阻值依次為7.3Ω、4.1Ω、3.2Ω, 阻值關系為7.3=4.1+3.2,即最大阻值7.3Ω為運行繞組加上啟動繞組的阻值總和。

找出公共端：在最大的阻值7.3Ω中，表筆接的端子為啟動繞組和運行繞組，空閑的1個端子為公共端（C）。

說明：判斷接線端子的功能時，實測時應測量引線，而不用再打開接線蓋、拔下引線插頭去測量接線端子了，只有更換壓縮機或壓縮機連接線，才需要測量接線端子的阻值以確定功能。

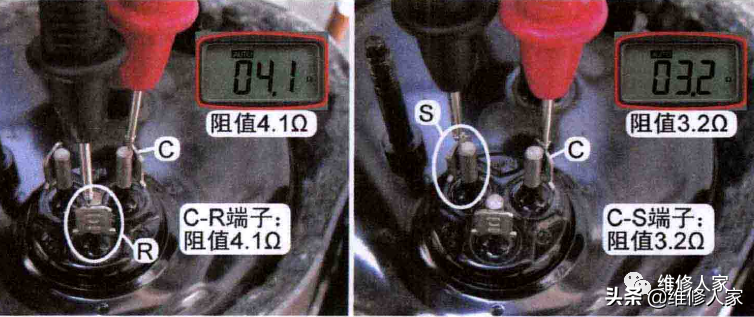

找出運行繞組和啟動繞組：1表筆接公共端（C）,另1表筆測量另外2個端子阻值，通常阻值小的端子為運行繞組（R）、阻值大的端子為啟動繞組（S）。但本機實測阻值大的端子（4.1Ω）為運行繞組（R ）,阻值小的端子（3.2Ω）為啟動繞組（S ）。

③根據壓縮機接線蓋或墊片標識

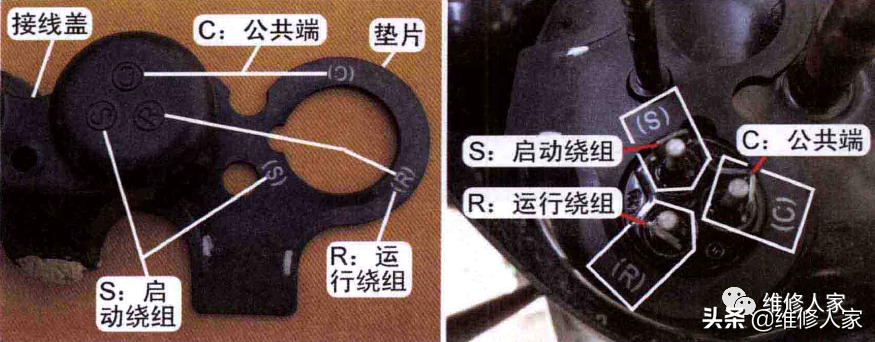

壓縮機接線蓋或墊片（使用耐高溫材料）上標有“C、R、S”字樣，表示為接線端子的功能：C為公共端、R為運行繞組、S為啟動繞組。

將接線蓋對應接線端子，或?qū)|片安裝在壓縮機上蓋的固定位置，觀察接線端子：對應標有“C”的端子為公共端、對應標有“R”的端子為運行繞組、對應標有 “S”的端子為啟動繞組。

3、測量三相供電壓縮機線圈阻值

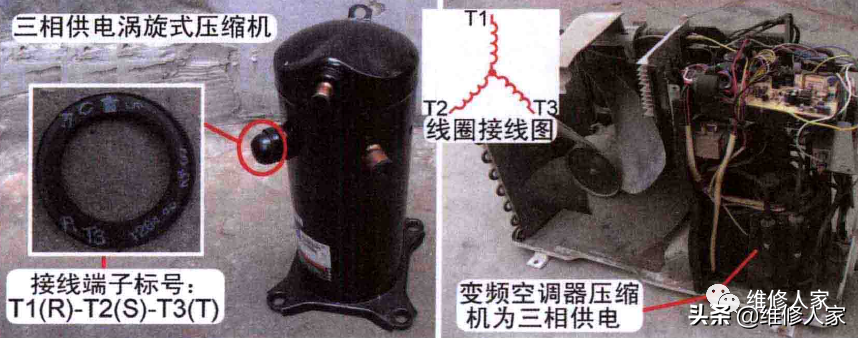

三相供電的渦旋式壓縮機及變頻空調器的壓縮機，線圈均為三相供電。三相 壓縮機線圈內置3個繞組，3個繞組的線徑和匝數相同，因此3個繞組的阻值相等。三相供電的 壓縮機也引出3個接線端，標號通常為T1（R或U）、T2 （S或V）、T3 （T或W）。

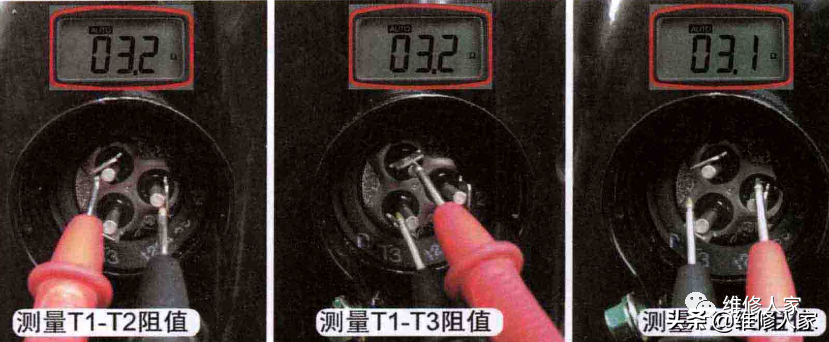

測量過程見下圖，使用萬用表電阻擋測量三個接線端子之間阻值，T1-T2、T1-T3、 T2-T3阻值相等，即T1-T2=T1-T3=T2-T3，阻值均為3Ω左右。

4、測量接線端子對地阻值

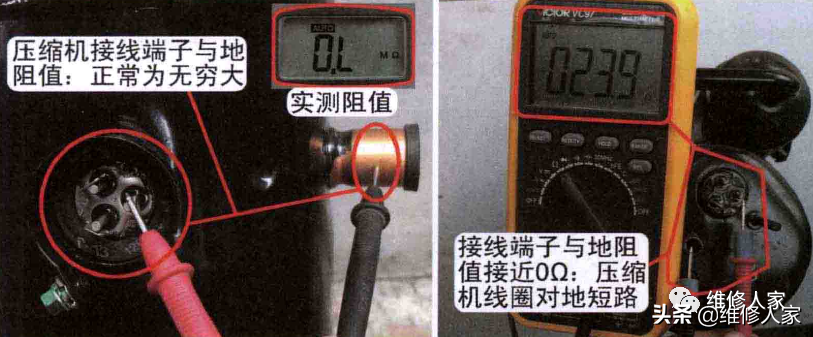

空調器上電跳閘或開機跳閘故障最常見的原因?yàn)閴嚎s機線圈對地短路。檢測方法是使用萬用表電阻擋，測量接線端子和地(壓縮機外売、銅管、室外機鐵皮)阻值，正常應為無窮大。

如果實測阻值為0Ω或接近0Ω (2MΩ以下)，說明壓縮機線圈對地短路，應更換壓縮機。
